Guide to using the PCM5102 I2S DAC

商品の説明

I2SのモジュールPCM5102の説明です。Amazon等で　 ”PCM5102 I2S IIS デジタルオーディオDACデコーダモジュール” として売っているモジュールです。

設定用のパッド

”PCM5102 I2S IIS デジタルオーディオDACデコーダモジュール” には表と裏面に設定用のパッドがあります。

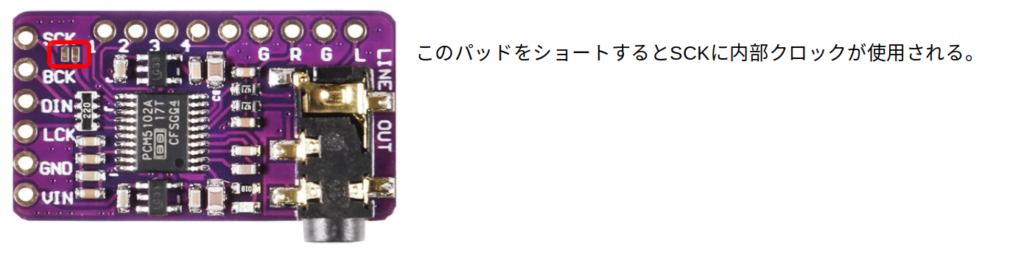

表面：向かって左上にパッド
- このパッドをショートする。
  - SCKにモジュールに内部クロックが使用されます。
  - 本体とSCKパッドをつなぐ必要が無くなる。
  - ３本の信号のみでコントロール出来る。

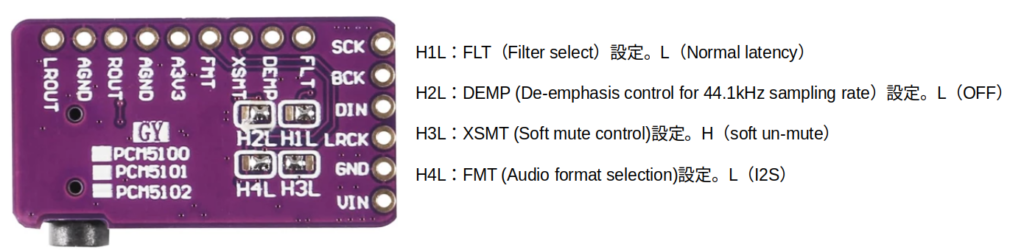

裏面：H1L,H2L,H3L,H4Lの４つのパッド

各パッドを下記の様にショートさせます

パッド	ショート	機能
H1L	向かって右	FLT(Filter select)の設定。 L（Normal latency）
H2L	向かって右	DEMP (De-emphasis control for 44.1kHz sampling rate)の設定。 L（OFF）
H3L	向かって左	XSMT (Soft mute control)の設定。 H（soft un-mute）
H4L	向かって右	FMT (Audio format selection)の設定。 L（I2S）

動作確認

ESP32につないでMP3ファイルを再生してみました。

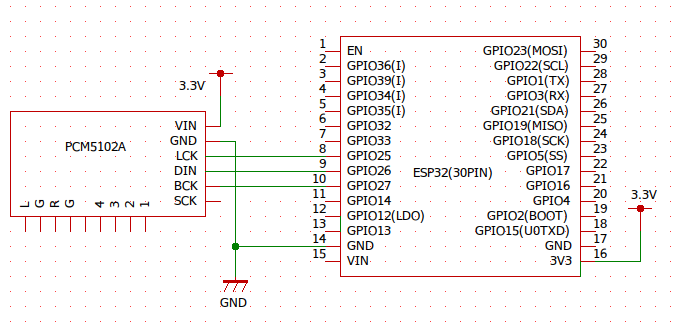

ハード

表のパッドをショートさせているので信号線は3本。 ESP32にBCK/DIN/LCK用のデフォルトピンが有りますが今回はデフォルトと違うピンを使用しました。

PCM5102	Default	今回
BCK	GPIO26	GPIO27
DIN	GPIO22	GPIO26
LCK	GPIO25	GPIO25

スケッチ

３０行　out->SetPinout(bck, lck, din);　でピンアサインを変更しています。このサンプルは、約６秒位のハープシコードの演奏を繰り返します。

PCM5102A.ino arduino

<#include <Arduino.h>
#include <LittleFS.h>
#include "FS.h"

#include "AudioFileSourceFS.h"
#include "AudioGeneratorMP3.h"
#include "AudioOutputI2S.h"

#define   bck  27     //default 26
#define   lck  25     //default 25
#define   din  26     //default 22

void setup() {
    Serial.begin(115200);
    delay(1000);

    // Initialise FS
    if (!LittleFS.begin()) {
      Serial.println("LittleFS initialisation failed!");
      while (1) yield(); // Stay here twiddling thumbs waiting
    }
}

void loop() {
  AudioGeneratorMP3       *mp3;
  AudioFileSourceFS       *file;
  AudioOutputI2S          *out;

    out = new AudioOutputI2S();
    out->SetPinout(bck, lck, din);
    out->SetGain(0.5);

    mp3 = new AudioGeneratorMP3();

    Serial.println("Start");
    file = new AudioFileSourceFS(LittleFS, "/Harp.mp3");
    mp3->begin(file, out);
    while(mp3->isRunning()){
      if (!mp3->loop()){
        mp3->stop();
        delete file;
        Serial.println("Done");
      }
    }

    delay(1000);
}


最後に

値段が安い。使いやすい。これとAM8403 とセットで使ったらちょっとしたオーディオシステムが安価に出来ると思います。
