LDC-7"-1024×600 IPS

商品の説明とRas-PIへの接続

７インチのタッチスクリーン付きLCDです。これをRaspberry PI(３B)に接続して見ました。

• 商品
  • HPには接続用のUSBのケーブル２本と固定用の金具４セットが表示されていましたが、これらはオプション。
  • 今回はオプション無し、TN Touch LCD（タッチ機能有り）を選択。大体３８００円位でした。

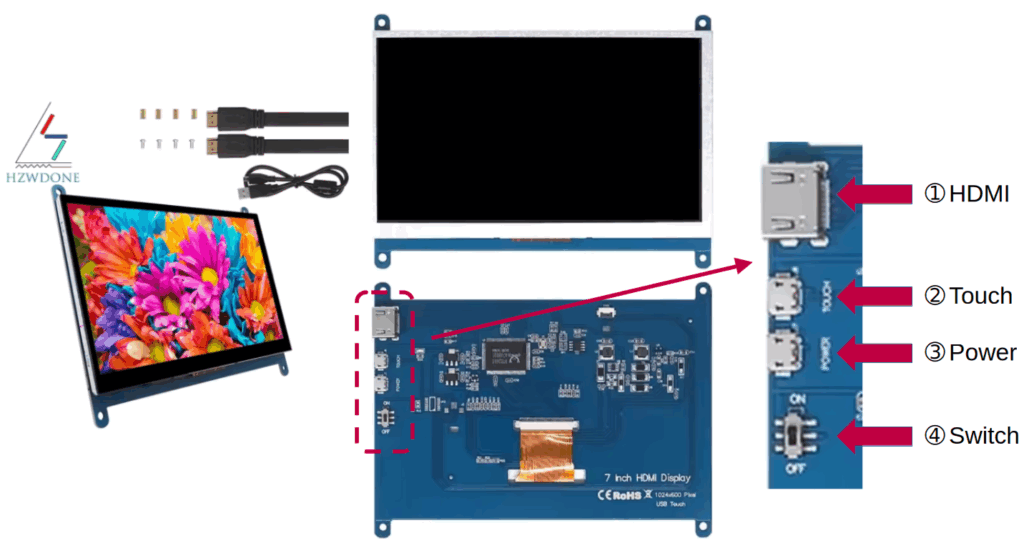

• Raspberry PIとの接続。
  • ➀HDMI： 標準のHDMI端子。Raspberry PIのHDMIに接続。
  • ➁Touch：タッチ機能。Raspberry PIのUSBに接続。
  • ➂Power：Raspberry PIのUSB端子で可。専用電源アダプタへの接続を推奨
  • ➃Switch：LCD用のスイッチ

動作確認

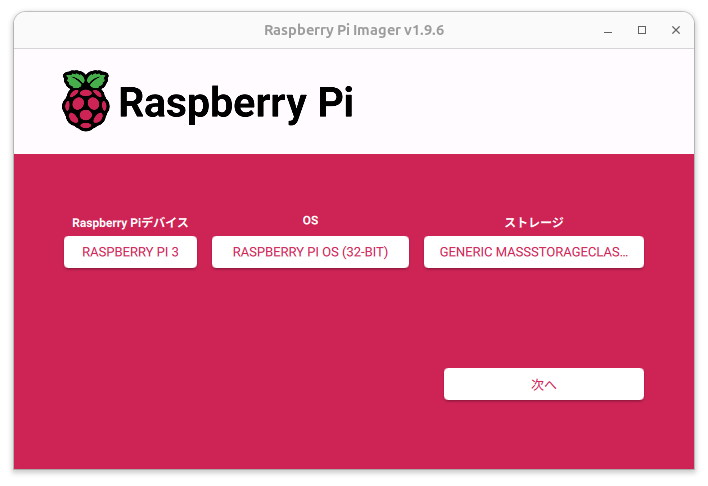

Raspberry Pi Imager v1.9.6でBoot用のSDを製作

• Raspberry PI：RASPBERRY PI 3
• OS：　　　　　BOOK WORM(32bit w/ DeskTop)
• ストレージ：　SDカード（32GB)

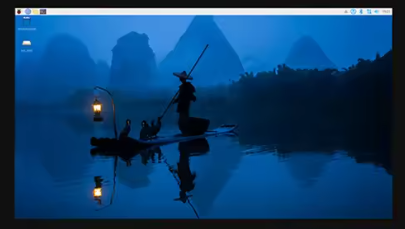

SDカードをRaspberry PIに挿入して起動。OSセットアップ後、問題無くLCDは機能しました。

実は

ちょっと問題が有りました。

• Touch用USBケーブルの不具合
  • 当初タッチ機能が動作しませんでした。
  • ドライバーを入れ替えたり色々対応したのですが動作しません
  • USBが認識されていない事が分かり、USBケーブルを取り替えたら正常に動作する様になりました。
    　　　==> ケーブルは正しくしっかり繋いで下さい。
• パワー用USB端子
  • この端子を使用しなくても画面への表示は出来ましたがタッチ機能が不安定になりました。
    　　　==> 電源は正しく供給して下さい。

最後に

値段と性能を考えてとても良い製品と思います。
