概要
今回はライブラリ "ESP32-audioI2S-master" の使用レポート。 このライブラリで "Webラジオ" が非常に簡単に出来ます。
部品リストと配線
- CPU：ESP32S3
- ESP32（無印）でも動くのですが、SPIRAMが無い為 "MP3" しか再生出来ない。
- ESP32S3なら "MP3" "AAC" "WAV" 等の再生が出来ます。
- I2Sモジュール
- "PCM5102 I2S" を使用。
- このボードは使用する前にパッドをショートする必要が有ります。
- SDカードソケット
これらの部品を以下の様に配線。
音はPCM5102のジャックにイヤフォンをつないで聞いています。
サンプルスケッチ
スケッチは "Arduino IDE 2.3" で書いています。ESP32が既に使用出来る環境として話しを進めます。 （まだの方は、"Arduino IDE 2.3 Install" を参照下さい）。

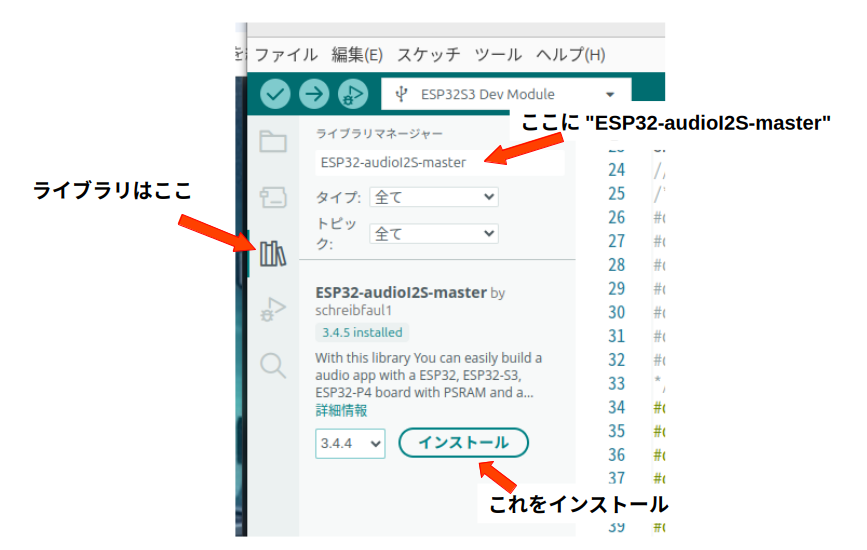

まずはライブラリーを追加します。IDE 左側のライブラリー（本のアイコン）をクリック。 表示された画面の検索欄に "ESP32-audioI2S-master" と入力してエンタ。 検索欄の下に "ESP32-audioI2S-master....." が表示されるのでそれをインストール。
これでサンプルスケッチが使える様になったのですが、IDE 1.8.19 の時に有ったスケッチが 2.3.8 では見当たりません。 そこで IDE 1.8.19 のサンプルを 2.3.8 に持って来ました。
//**********************************************************************************************************
//* audioI2S-- I2S audiodecoder for ESP32, *
//**********************************************************************************************************
//
// first release on 11/2018
// Version 3 , Jul.02/2020
//
//
// THE SOFTWARE IS PROVIDED "AS IS" FOR PRIVATE USE ONLY, IT IS NOT FOR COMMERCIAL USE IN WHOLE OR PART OR CONCEPT.
// FOR PERSONAL USE IT IS SUPPLIED WITHOUT WARRANTY OF ANY KIND, EXPRESS OR IMPLIED, INCLUDING BUT NOT LIMITED TO THE
// WARRANTIES OF MERCHANTABILITY, FITNESS FOR A PARTICULAR PURPOSE AND NONINFRINGEMENT. IN NO EVENT SHALL THE AUTHOR
// OR COPYRIGHT HOLDER BE LIABLE FOR ANY CLAIM, DAMAGES OR OTHER LIABILITY, WHETHER IN AN ACTION OF CONTRACT, TORT OR
// OTHERWISE, ARISING FROM, OUT OF OR IN CONNECTION WITH THE SOFTWARE OR THE USE OR OTHER DEALINGS IN THE SOFTWARE
//
#include "Arduino.h"
#include "WiFiMulti.h"
#include "Audio.h"
#include "SPI.h"
#include "SD.h"
#include "FS.h"
SPIClass sd_spi(HSPI);
// Digital I/O used
/*
#define SD_CS 5
#define SPI_MOSI 23
#define SPI_MISO 19
#define SPI_SCK 18
#define I2S_DOUT 25
#define I2S_BCLK 27
#define I2S_LRC 26
*/
#define SD_CS 7
#define SPI_MOSI 15
#define SPI_MISO 17
#define SPI_SCK 16
#define I2S_DOUT 5
#define I2S_BCLK 6
#define I2S_LRC 4
Audio audio;
WiFiMulti wifiMulti;
String ssid = "xxxxx";
String password = "xxxxx";
void setup() {
pinMode(SD_CS, OUTPUT);
digitalWrite(SD_CS, HIGH);
// SPI.begin(SPI_SCK, SPI_MISO, SPI_MOSI);
sd_spi.begin(SPI_SCK, SPI_MISO, SPI_MOSI);
SPI.setFrequency(1000000);
Serial.begin(115200);
// SD.begin(SD_CS);
SD.begin(SD_CS, sd_spi);
WiFi.mode(WIFI_STA);
WiFi.setTxPower(WIFI_POWER_15dBm);
wifiMulti.addAP(ssid.c_str(), password.c_str());
wifiMulti.run();
if(WiFi.status() != WL_CONNECTED){
WiFi.disconnect(true);
wifiMulti.run();
}
audio.setPinout(I2S_BCLK, I2S_LRC, I2S_DOUT);
audio.setVolume(12); // 0...21
// audio.connecttoFS(SD, "test.wav");
// audio.connecttohost("http://www.wdr.de/wdrlive/media/einslive.m3u");
// audio.connecttohost("http://somafm.com/wma128/missioncontrol.asx"); // asx
// audio.connecttohost("http://mp3.ffh.de/radioffh/hqlivestream.aac"); // 128k aac
audio.connecttohost("http://mp3.ffh.de/radioffh/hqlivestream.mp3"); // 128k mp3
}
void loop()
{
audio.loop();
if(Serial.available()){ // put streamURL in serial monitor
audio.stopSong();
String r=Serial.readString(); r.trim();
if(r.length()>5) audio.connecttohost(r.c_str());
log_i("free heap=%i", ESP.getFreeHeap());
}
}
// optional
void audio_info(const char *info){
Serial.print("info "); Serial.println(info);
}
void audio_id3data(const char *info){ //id3 metadata
Serial.print("id3data ");Serial.println(info);
}
void audio_eof_mp3(const char *info){ //end of file
Serial.print("eof_mp3 ");Serial.println(info);
}
void audio_showstation(const char *info){
Serial.print("station ");Serial.println(info);
}
void audio_showstreamtitle(const char *info){
Serial.print("streamtitle ");Serial.println(info);
}
void audio_bitrate(const char *info){
Serial.print("bitrate ");Serial.println(info);
}
void audio_commercial(const char *info){ //duration in sec
Serial.print("commercial ");Serial.println(info);
}
void audio_icyurl(const char *info){ //homepage
Serial.print("icyurl ");Serial.println(info);
}
void audio_lasthost(const char *info){ //stream URL played
Serial.print("lasthost ");Serial.println(info);
}
オリジナルのスケッチから以下を修正しています
- 23行：SDカード用に "HSPI" を作成
- 34~40行：回路に合わせてピン指定
- 44,45行：ルータの情報を入れて下さい。/li>
- 53行： HSPIの宣言
- 59行： SDカードの宣言
- 62行：WiFi出力の調整。 "ESP32S3 が WiFi に繋がらない" 参照。

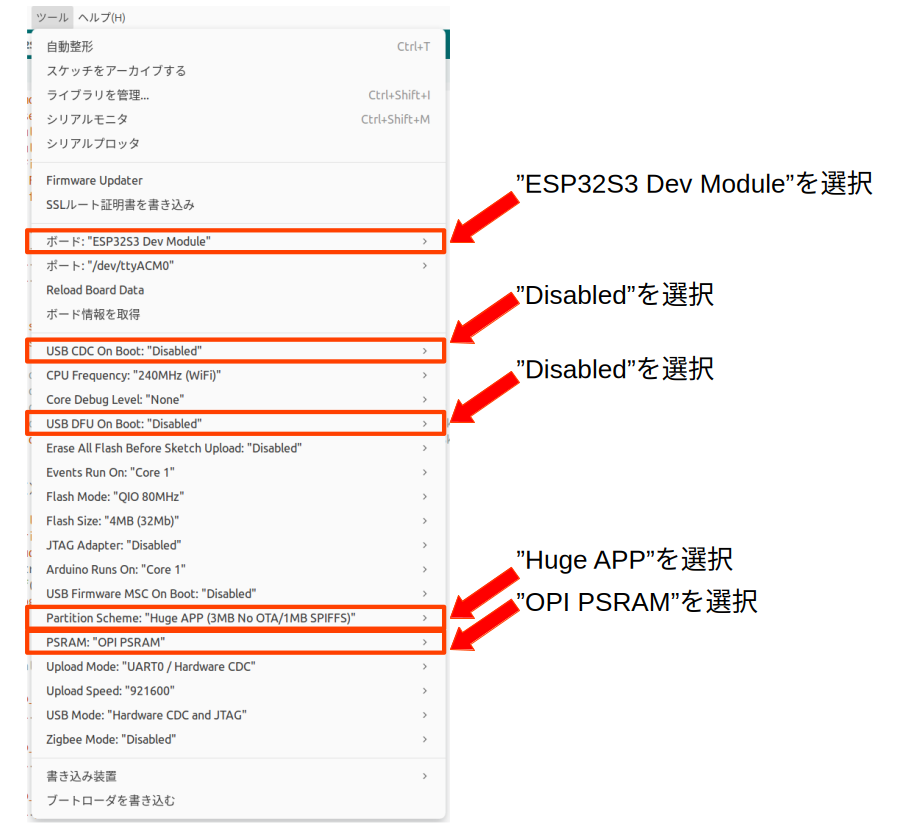

IDEのパラメータを下記の様に設定してコンパイルして実行して下さい。Streamingが始まります。
Stream情報が表示されない
このスケッチ、Streamingが始まるとStreaming関係の情報がシリアルモニタに表示されるのですが、今回は表示されません。 調べて見ると "ESP32-audioI2S-master" のバージョンを3.4.0まで戻せば表示される事が分かりました。
現在の最新は 3.4.5 です。 3.4.0 と何が違うのでしょうか。
最後に
"ESP32-audioI2S-master" を使えば簡単にWebRadioが出来そうです。
